Sax Power | Leaflet HEMS

Voraussetzungen

Consolinno Leaflet HEMS
Sax Power Home Speicher

Leaflet und Speicher müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann der Speicher direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).

Kompatible Geräte

Home
Home Plus

Anschluss

Bitte beachten: Das Leaflet HEMS ist kein Switch. LAN2/3 sind physisch getrennt und haben eigene Adressbereiche (LAN2: 192.168.61.x, LAN3: 192.168.62.x, beide als DHCP-Server). Zugriff auf das Gerät über LAN1 (Hauptnetzwerk) ist nicht möglich. Geräte an LAN2/3 haben aber Internetzugang über das Hauptnetzwerk.

Anleitung

Installation und Einrichtung des Speichers nach Herstelleranleitung
Der Modbus Port ist bei Sax automatisch freigeschaltet.
Für Vollzugriff auf den Speicher muss vom Sax Support ein Firmware Upgrade durchgeführt werden (min. Firmware Master 160 / Gateway 54)

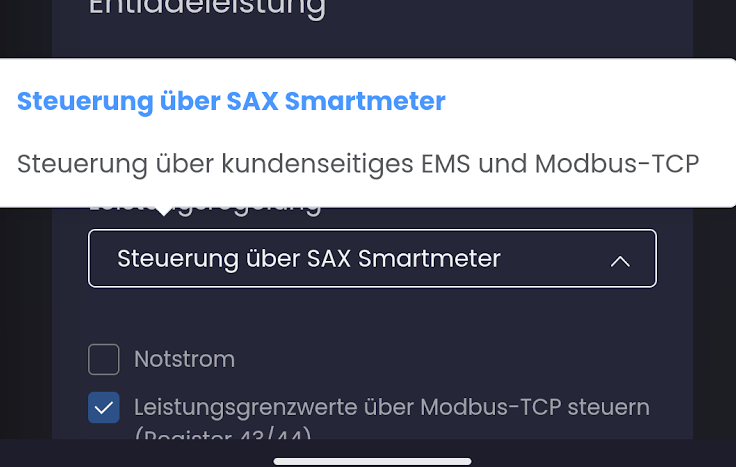

In der Sax App Parametereinstellungen öffnen
1. Dazu muss der Speicher per seitlichem Drehschalter deaktiviert werden
2. Steuerungsoption setzen auf “Steuerung über Sax Smartmeter”
3. Haken setzen bei “Leistungsgrenzwerte über Modbus-TCP steuern

Füge den Speicher in der Leaflet HEMS App hinzu:
1. Öffne das Burger-Menü
2. Wähle Inbetriebnahme
3. Wähle Gerät manuell hinzufügen
4. Wähle Sax Power
Schließe die Einrichtung in der App ab

Füge den Speicher in der Leaflet HEMS App hinzu:
1. Öffne das Burger-Menü
2. Wähle Inbetriebnahme
3. Wähle Gerät manuell hinzufügen

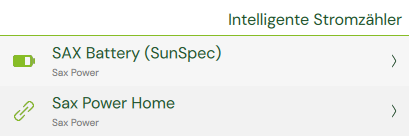

4. Je nach Firmware Stand kann man nur die eine oder die andere der Integrationen installieren:
  1. Wähle Sax Power Home für lesenden Zugriff (alte Sax Firmware)
  2. Wähle Sax Battery (SunSpec) für vollen Zugriff (neue Firmware über Sax Support min. Master 160 / Gateway 54)
