Qcells

Voraussetzungen

  • Consolinno Leaflet HEMS

  • Qcells Q.HOME Wechselrichter

  • Qcells WiFi/LAN Adapter

Kompatible Geräte

  • Q.HOME HYB-G3-3P

Update des QCells Adapter unbedingt nötig:

  • WiFi3.0 - Firmware Version min. 3.017.02

  • Qcells WiFi+LAN - Firmware Version min. 1.003.11

Der Qcells Q.HOME HYB-G3 Wechselrichter kann per Modbus-TCP oder Modbus-RTU verbunden werden.

Falls auch eine Q.HOME EDRIVE A Wallbox vorhanden ist, muss der Wechselrichter per Modbus-TCP verbunden sein.

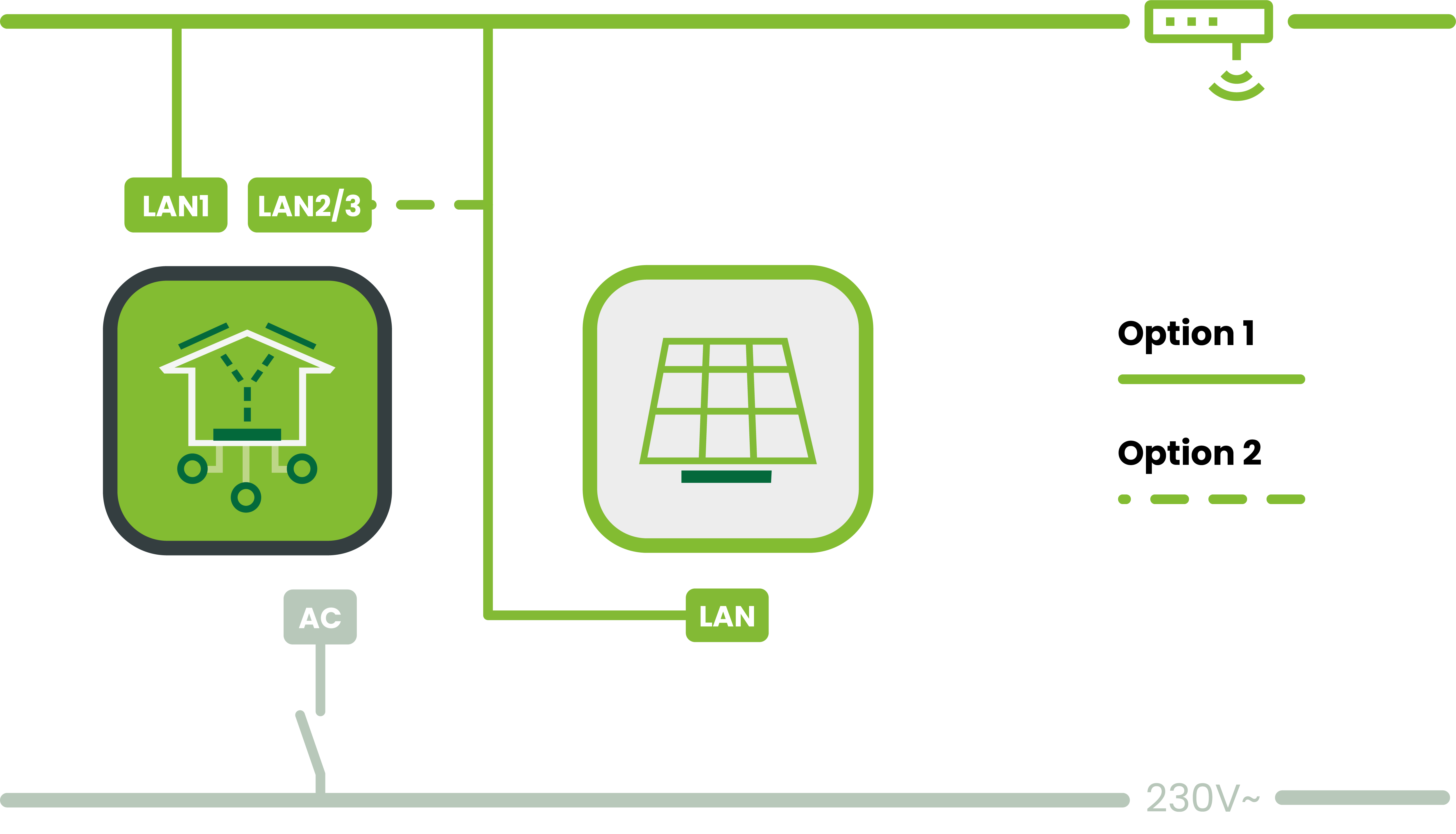

Anschluss Modbus-TCP


Anschluss Modbus-RTU


Bitte beachten: Das Leaflet HEMS ist kein Switch. LAN2/3 sind physisch getrennt und haben eigene Adressbereiche (LAN2: 192.168.61.x, LAN3: 192.168.62.x, beide als DHCP-Server). Zugriff auf das Gerät über LAN1 (Hauptnetzwerk) ist nicht möglich. Geräte an LAN2/3 haben aber Internetzugang über das Hauptnetzwerk.

Anleitung

Modbus-TCP

  1. Installiere und richte den Wechselrichter nach Herstelleranleitung ein

  2. Schließe den Qcells Adapter-Dongle am Wechselrichter an und verbinde ihn mit dem Heimnetzwerk

  3. Starte die Leaflet HEMS App und öffne den Inbetriebnahme-Assistenten

    1. Wähle unter Stromzähler den Eintrag Q.HOME HYB-G3 Modbus-TCP

    2. Warte, bis das Gerät gefunden wird, und bestätige die Auswahl

Modbus-RTU

  1. Installiere und richte den Wechselrichter nach Herstelleranleitung ein

  2. Schließe den Qcells Adapter-Dongle am Wechselrichter an und verbinde ihn mit dem Heimnetzwerk

  3. Stelle die RS485-Verbindung zwischen Leaflet HEMS und Wechselrichter her:

    1. Stecke das Netzwerkkabel (T568A/B, Cat6) in die RJ45-Buchse am Wechselrichter

    2. Schneide am anderen Kabelende den Stecker ab und spleiße das Kabel auf

    3. Schließe zwei Drähte am 14-poligen Stecker des Leaflet HEMS an (siehe Tabelle)

  4. Starte die Leaflet HEMS App und öffne den Inbetriebnahme-Assistenten

    1. Wähle unter Stromzähler den Eintrag Q.HOME HYB-G3 Modbus-RTU

    2. Warte, bis das Gerät gefunden wird, und bestätige die Auswahl

G3 Pin

Funktion

HEMS 14-polig

Kabelfarbe

4

RS485_A

RS485 A

blau

5

RS485_B

RS485 B -

blau/weiß

Alternativ: Verwende die RJ45 (RS485) Buchse am Leaflet HEMS.
Steckerbelegung:

  • SN < 1000: Pin 4 = B, Pin 5 = A

  • SN > 1000: Pin 1 = A, Pin 2 = B
