Huawei SL


Voraussetzungen

  • Consolinno Leaflet HEMS

  • Huawei Wechselrichter

  • Huawei SmartMeter muss mit dem Smart Logger verbunden sein

  • Maximale Verbindung zu drei Huawei Wechselrichter möglich!

Kompatible Geräte

  • Smart Logger 3000

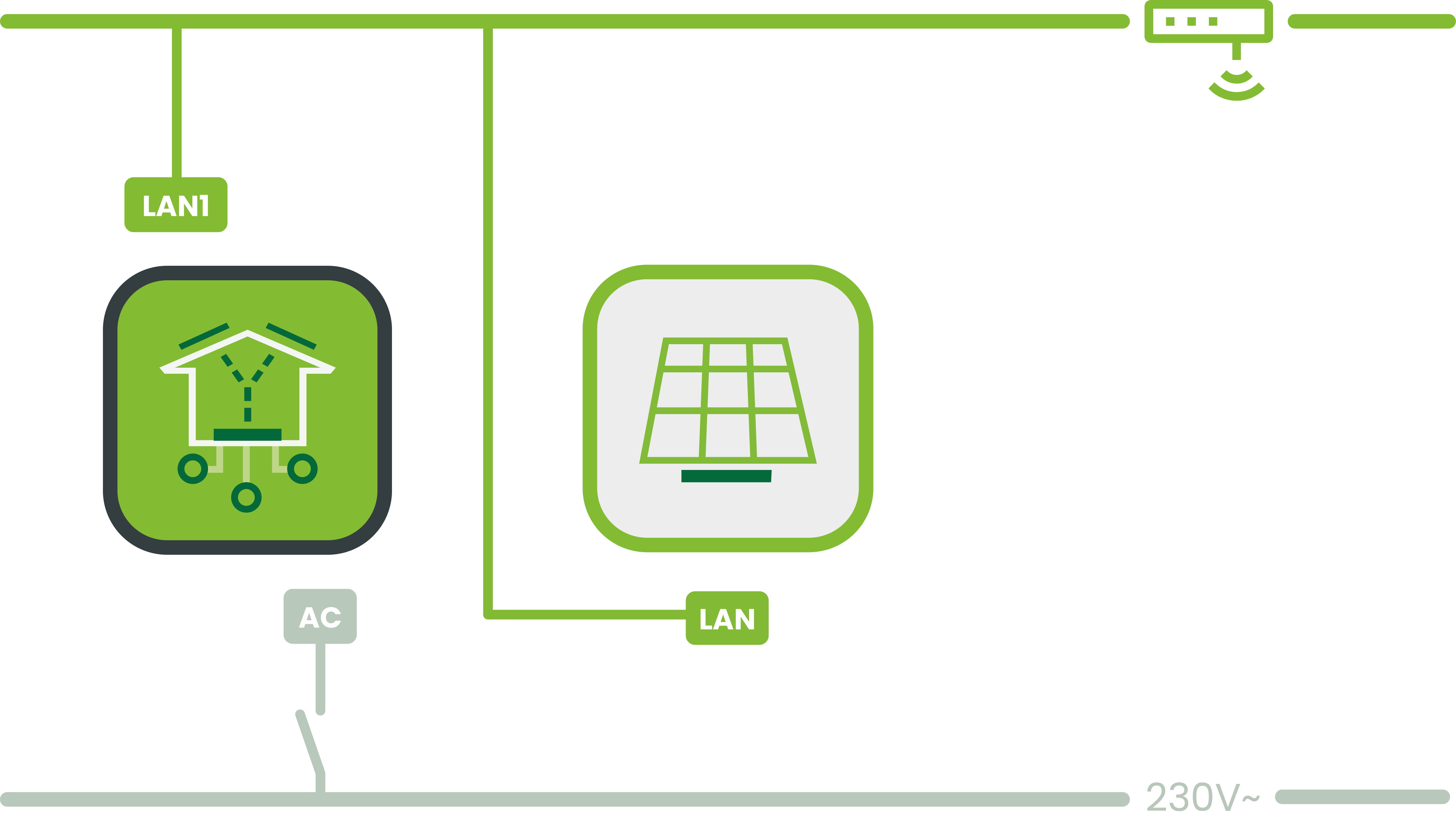

Anschluss



Anleitung

  1. Installation und Einrichtung des Huawei SmartLogger 3000 laut Herstelleranleitung und Huawei Wechselrichter anschließen

  2. Führe ein Firmware-Update für Wechselrichter und SDongle durch

  3. Öffne das Webui des SmartLogger

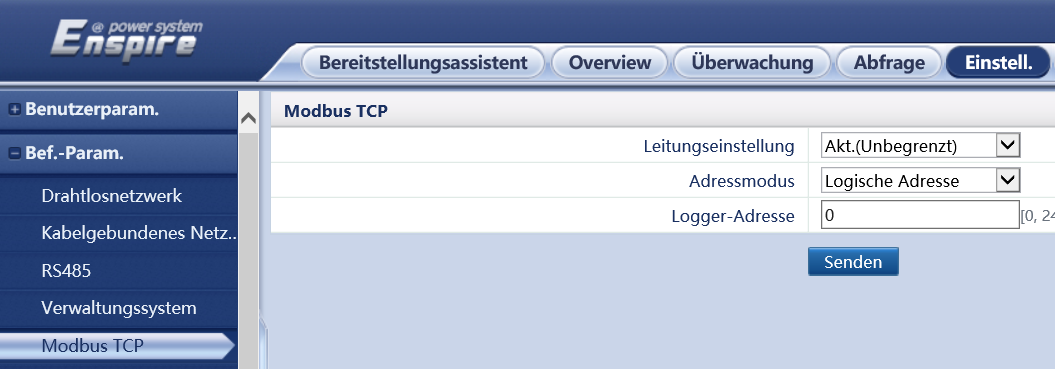

  1. Öffne Menü Bef. Param. und dort Modbus TCPIn den Einstellungen folgendes setzen:Leitungseinstellungen:

    1. Akt. (unbegrenzt)

    2. Adressmodus: Komm. Adresse

    3. Loggeradresse: 0



  1. Modbus IDs der angeschlossenen Wechselrichter einstellen. Öffne Menü Geräte-Mgmt. Geräte Hinzu.Parameter eingebenModbus Adresse MUSS 1, 2 oder 3 sein (max. Zahl angeschlossener Wechselrichter sind drei)



  1. Starte die Einrichtung des Smart Loggers in der Leaflet HEMS App per “Inbetriebnahme-Assistent” oder über “Gerät hinzufügen”

    1. Unter “Intelligenter Stromzähler” den “Huawei Power Meter (Smart Logger)” einrichten

    2. Modbus ID des Smart Meter eintragen

    3. Gefundenen Smart Meter bestätigen

    4. Die an den Smart Logger angeschlossenen Huawei Wechselrichter einrichten

    5. Die Einrichtung ist abgeschlossen
