Voraussetzungen
-
Consolinno Leaflet HEMS
-
a-TroniX Hybrid Wechselrichter
Leaflet und Wechselrichter müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung und Schaltplan beachten!
Kompatible Geräte
-
AX Hybridpower 3ph
Anschluss
Anleitung
-
Installiere und richte den Wechselrichter laut Herstelleranleitung ein
-
Bereite das Netzwerkkabel vor:
-
Schneide den Stecker ab
-
Spleiße das Kabel auf
-
-
Schließe die RS485-Verbindung her:
-
Verwende den 14-poligen Stecker des Leaflet HEMS (RS485A, RS485B)
Empfohlen: Diese Variante ist zuverlässiger -
Alternativ: Nutze den RJ45-Stecker (T568A/B)
-
Blauer Draht an PIN 1 (RS485B)
-
Weiß/blauer Draht an PIN 2 (RS485A)
-
-
Am a-TroniX-Wechselrichter den Verbindungstecker für RS485 Modbus-RTU verwenden
-
-

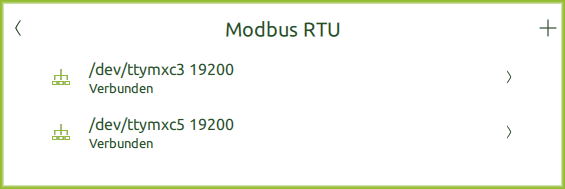

Lösche ggf. den Modbus RTU Master „3“ (RJ45-Stecker) in den Einstellungen, falls vorhanden (an dieser Schnittstelle kann kein weiteres Gerät betrieben werden)
-
Starte den HEMS App Einrichtungsassistenten und wähle unter Stromzähler: A-TroniX AX
-
Bestätige den erkannten Anschluss
-
Die Einrichtung ist abgeschlossen

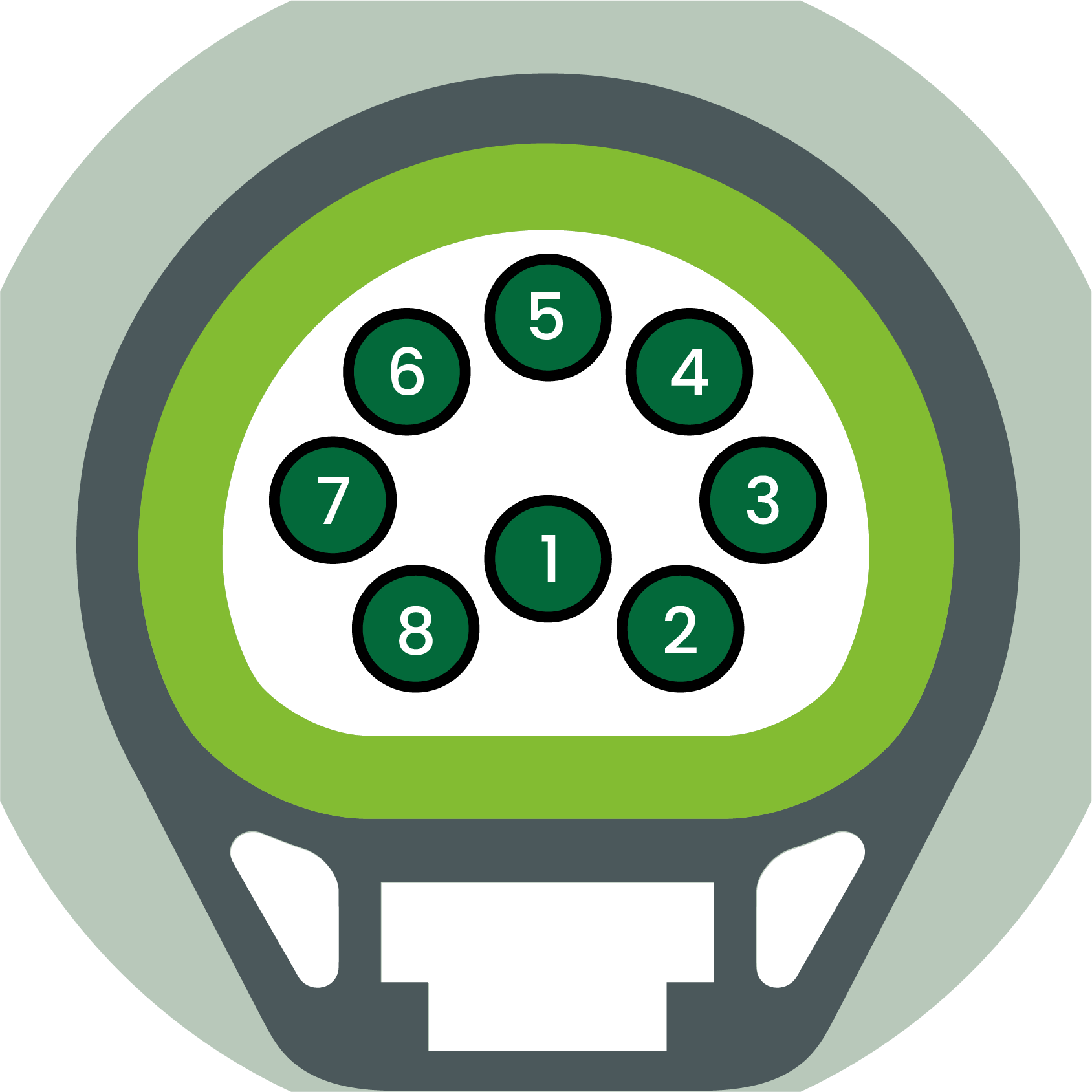

Pin-Belegung:
|
Pin |
Funktion |
HEMS
|
HEMS
|
|
|---|---|---|---|---|
|
1 |
RS485_A |
Pin 5 |
Pin 1 |
|
|
2 |
RS485_B |
Pin 4 |
Pin 2 |
|
|
3 |
Messgerät 485B |
|
|
|
|
4 |
Messgerät 485A |
|
|
|
|
5 |
GND |
|
|
|
|
6 |
GND |
|
|
|
|
7 |
RY_ CON |
|
|
|
|
8 |
+12V |
|
|
