Fronius Hybrid

Voraussetzungen

  • Consolinno Leaflet HEMS

  • Fronius Wechselrichter inkl.
    Datamanager 2.0 Steckkarte

  • Fronius Smart Meter

Leaflet und der Wechselrichter müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann der Wechselrichter direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).

Kompatible Geräte

  • SYMO GEN24

  • SYMO GEN24 PLUS

  • SYMO HYBRID

Anschluss


Bitte beachten: Das Leaflet HEMS ist kein Switch. LAN2/3 sind physisch getrennt und haben eigene Adressbereiche (LAN2: 192.168.61.x, LAN3: 192.168.62.x, beide als DHCP-Server). Zugriff auf das Gerät über LAN1 (Hauptnetzwerk) ist nicht möglich. Geräte an LAN2/3 haben aber Internetzugang über das Hauptnetzwerk.

Anleitung

  1. Installation und Einrichtung des Wechselrichters nach Herstelleranleitung

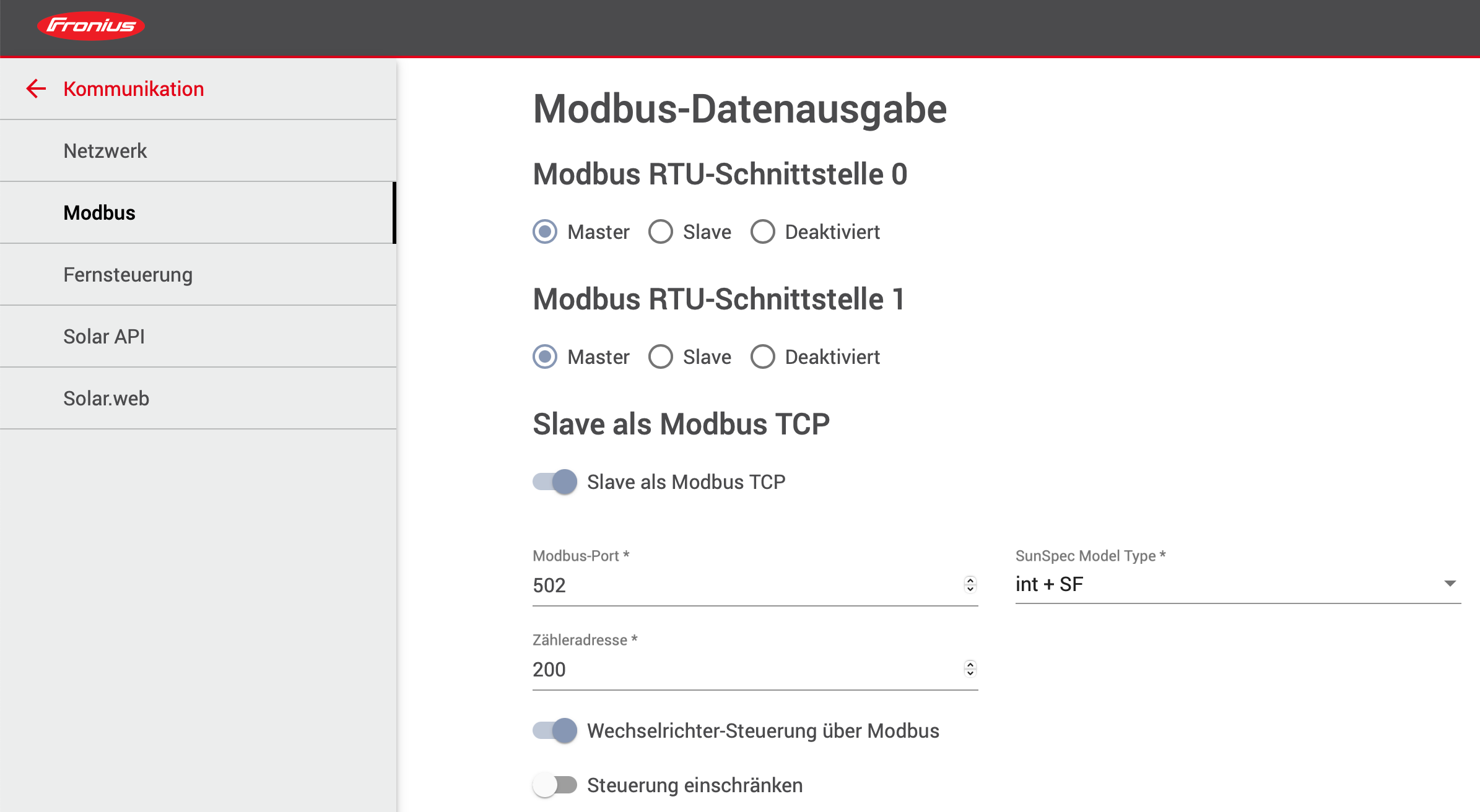

  1. Aktiviere Modbus-TCP im Wechselrichter:

    1. Rufe die Weboberfläche des Wechselrichters über die IP-Adresse auf (nicht über die App)

    2. Melde dich als Admin an
      Falls du keinen Zugang hast, lasse die Einstellungen vom Solarteur vornehmen

    3. Öffne Menü Kommunikation → Modbus

    4. Aktiviere Slave als Modbus TCP

    5. Stelle Modbus-Port auf 502 (Standard)

    6. Zähleradresse 200 (Standard)

    7. Sunspec Model Type: int + sf

    8. Aktiviere Wechselrichter-Steuerung über Modbus



  1. Inbetriebnahme in der Leaflet HEMS App:

    1. Starte den Inbetriebnahme-Assistenten

    2. Füge Fronius Solar hinzu

    3. Geräte werden im Netzwerk gesucht

    4. Gefundene Geräte bestätigen

    5. Die Einrichtung ist abgeschlossen
