Voraussetzungen
-
Consolinno Leaflet HEMS
-
FoxEss Hybrid Wechselrichter
Leaflet und Wechselrichter müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung und Schaltplan beachten!
Kompatible Geräte
-
AIO-H3
-
H3
-
H3-M
-
P3-S
Anschluss (Option 1 empfohlen)
Anleitung
-
Installation und Einrichtung des Wechselrichters nach Herstelleranleitung
-
Stelle sicher, dass die Modbus-ID am Wechselrichter auf einen Wert zwischen 1 und 10 eingestellt ist
-
Verbinde den Wechselrichter mit dem Leaflet HEMS über Modbus-RTU
-
Nutze am 14-poligen Leaflet HEMS Stecker die Anschlüsse RS485 A/B
-
Verbinde diese mit dem Fox ESS Wechselrichter (siehe modellabhängige Tabelle „Pin-Belegung“)
-
-
Starte die Einrichtung in der Leaflet HEMS App
-
Wähle das gefundene Leaflet aus
-

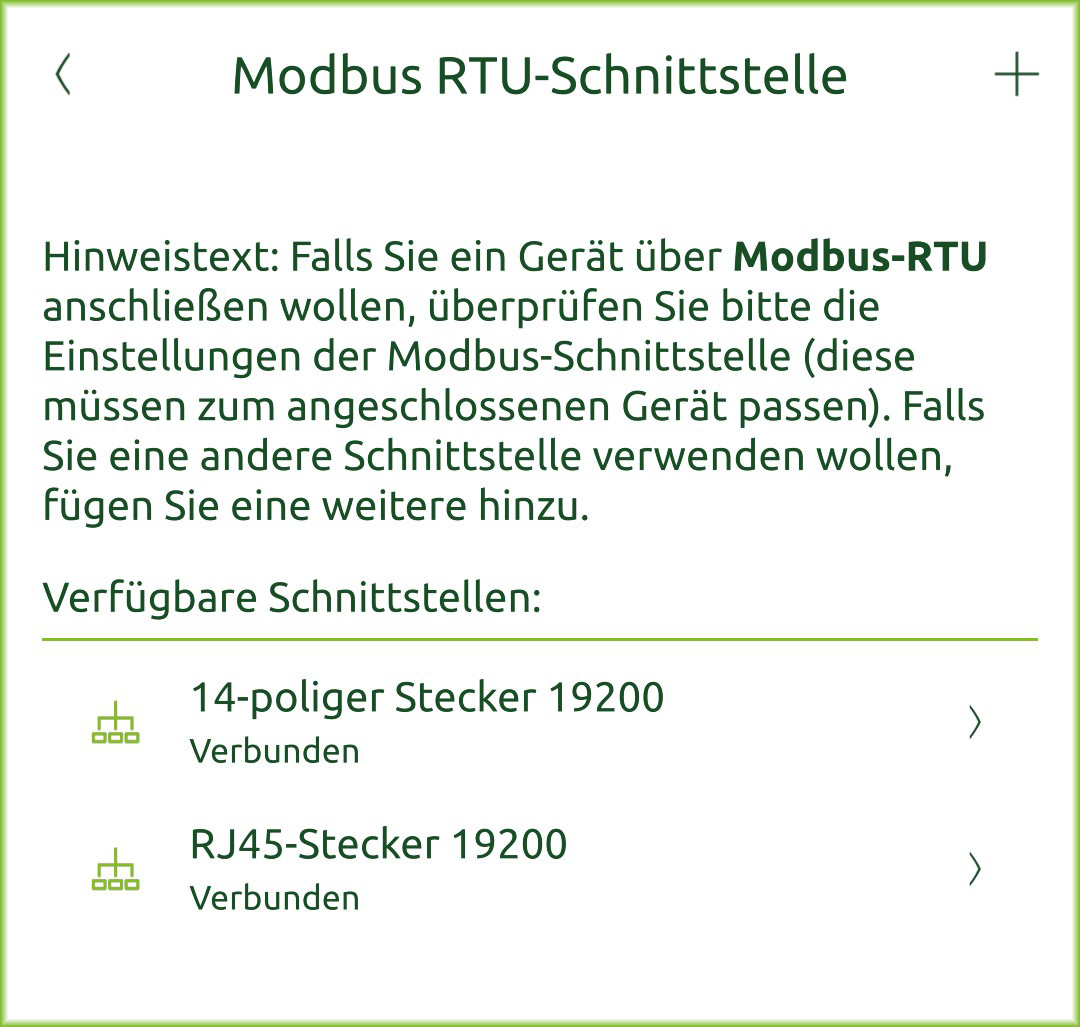

Lösche ggf. den bestehenden Modbus-RTU Master „14-poliger Stecker“
-
Öffne die Systemeinstellungen → Modbus-RTU
-
Wähle 14-poliger Stecker aus und lösche diesen Eintrag
-
-
Hinweis: Am 14-poligen Anschluss kann über Daisy Chain kein weiteres Modbus-RTU Gerät hinzugefügt werden
-
Starte die Einrichtung in der Leaflet HEMS App per Inbetriebnahme-Assistent
-

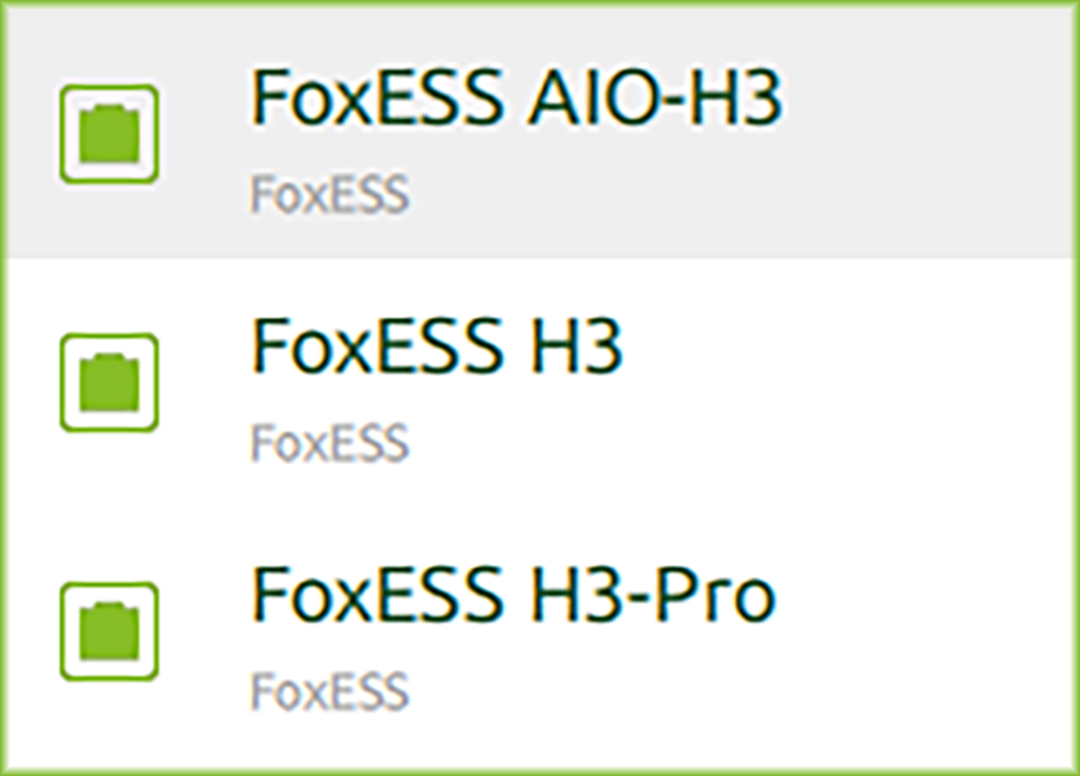

Wähle unter Stromzähler das korrekte Fox ESS Modell aus
-
Bestätige das erkannte Gerät und den Anschluss
-
-
Die Einrichtung ist abgeschlossen

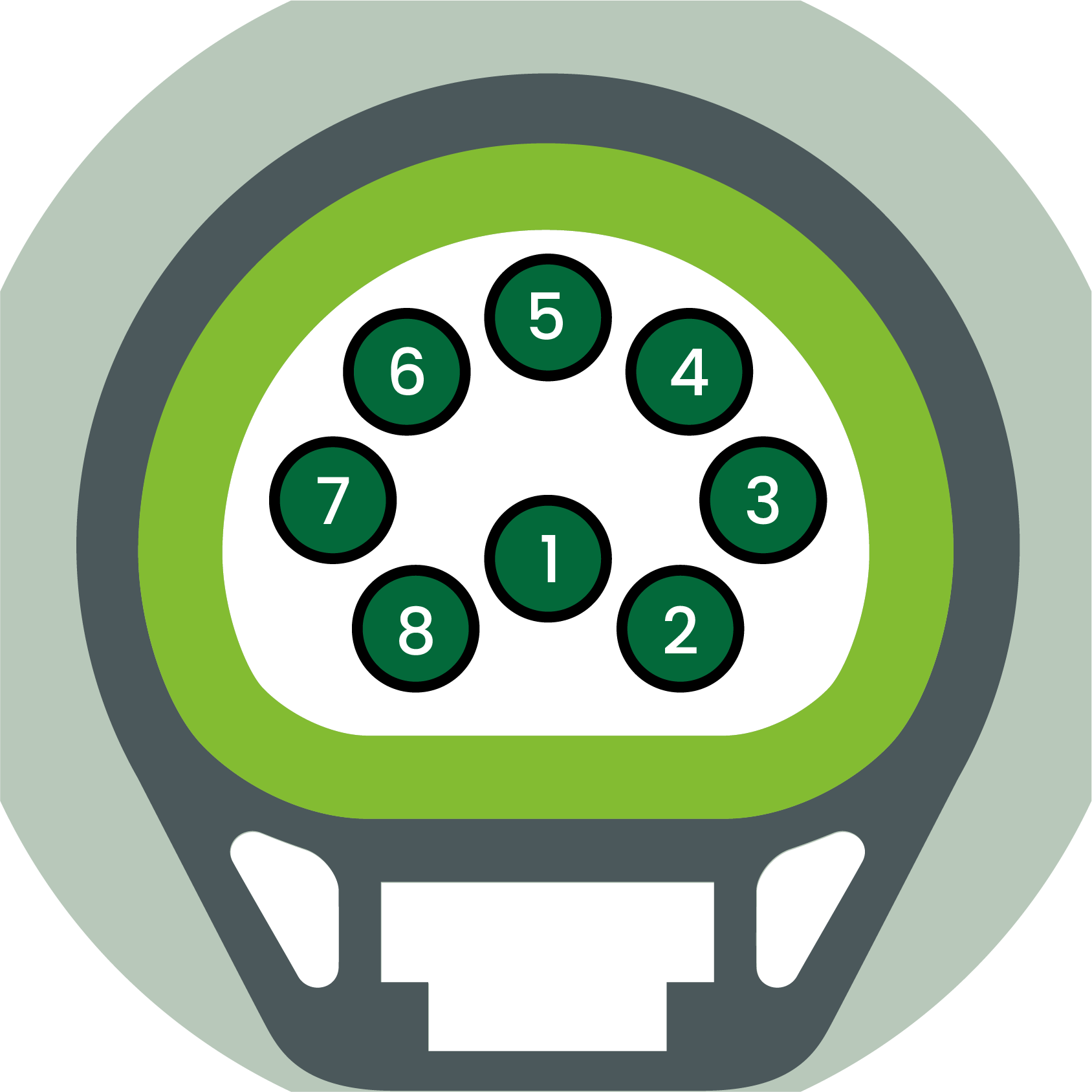

Pin-Belegung H3
|
H3 Pin |
Funktion |
HEMS
|
HEMS RJ45 RS485
|
FoxESS
|
|---|---|---|---|---|
|
1 |
RS485_A |
A |
Pin 1 |
|
|
2 |
RS485_B |
B |
Pin 2 |
|
|
3 |
Messgerät 485B |
|
|
|
|
4 |
Messgerät 485A |
|
|

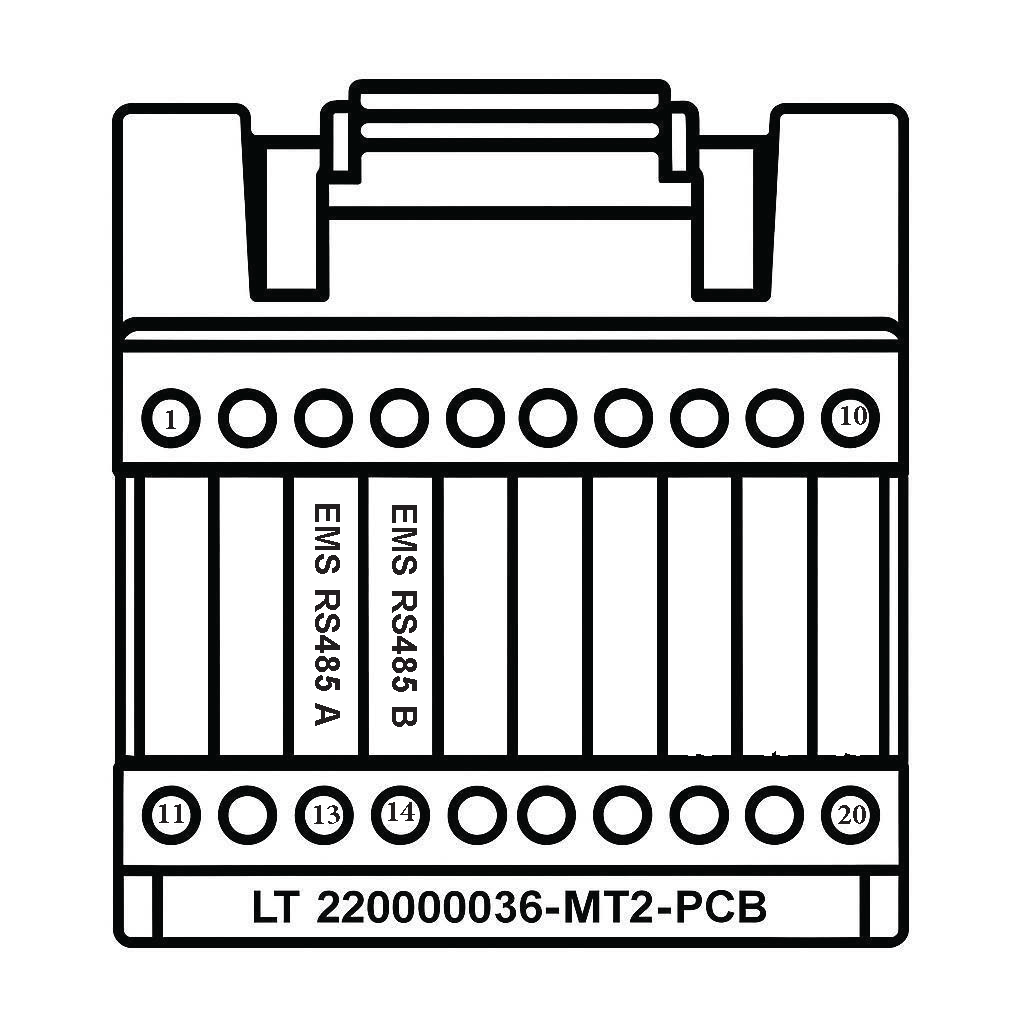

Pin-Belegung H3-M, P3-S
|
H3 Smart Pin |
Funktion |
HEMS
|
HEMS RJ45 RS485
|
FoxESS
|
|---|---|---|---|---|
|
13 |
RS485_A |
A |
Pin 1 |
|
|
14 |
RS485_B |
B |
Pin 2 |
