Growatt MOD

Voraussetzungen

  • Consolinno Leaflet HEMS

  • Growatt MOD Wechselrichter

Leaflet und Wechselrichter müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung und Schaltplan beachten!

Kompatible Geräte

  • MOD 3-103TL3-XH

Anschluss


Anleitung

  1. Installation und Einrichtung des Wechselrichters nach Herstelleranleitung

  1. Stelle die Verbindung zwischen Leaflet HEMS und Growatt her

    1. Verwende den 14-poligen Stecker am Leaflet HEMS (RS485A, RS485B)

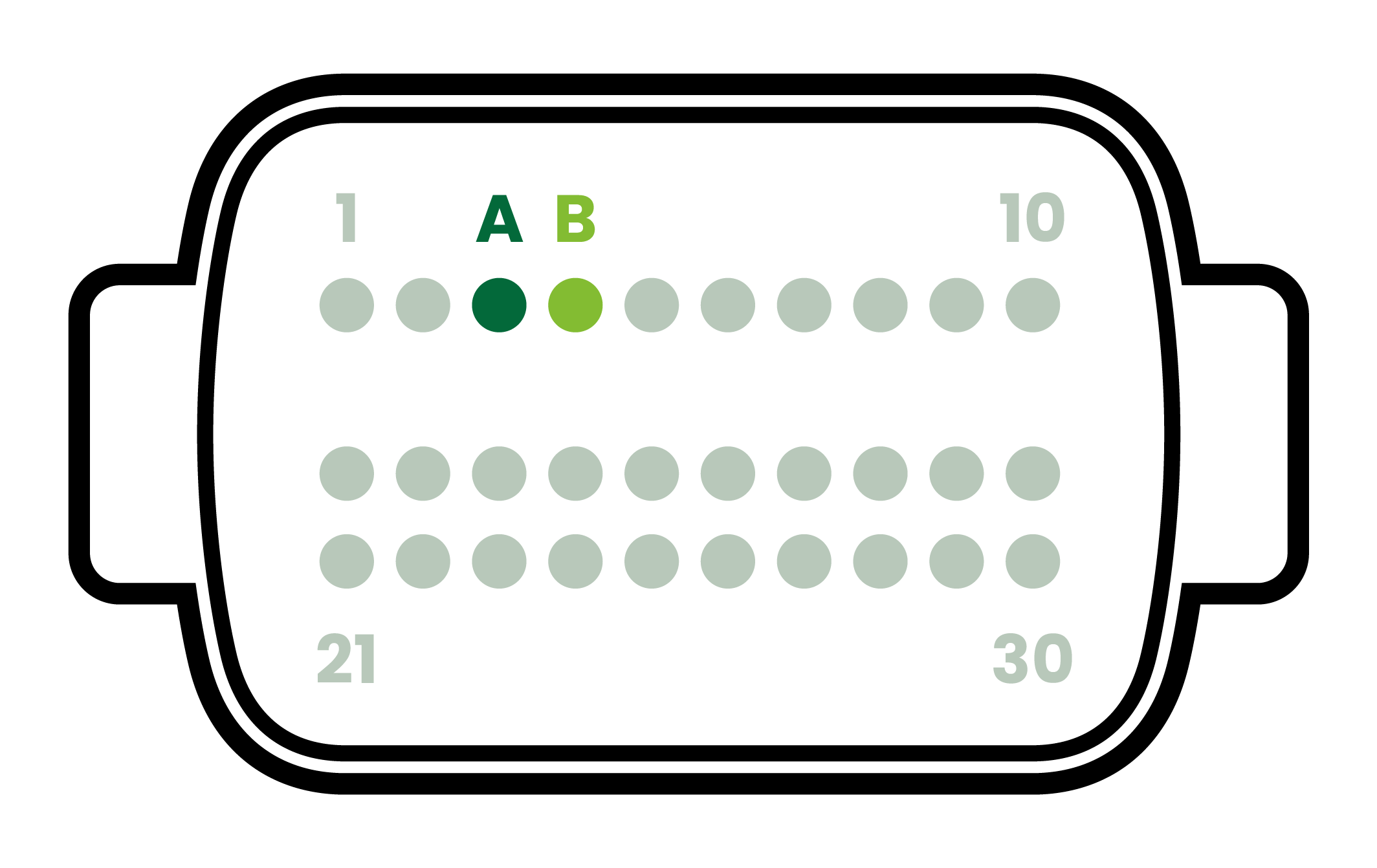

    2. Nutze am Growatt-Wechselrichter den COM-Kommunikationsanschluss, Pin 3 (RS485A1) und Pin 4 (RS485B1)


  1. Gleiche die Modbus-RTU-Parameter am Leaflet HEMS an die Growatt-Vorgaben an

    1. 8 Datenbits

    2. 1 Stoppbit

    3. Baudrate 9600 bps

    4. keine Parität

  2. Starte den Inbetriebnahme-Assistenten am Leaflet HEMS

    1. Füge den Growatt Wechselrichter hinzu

    2. Bestätige den angezeigten Anschluss nach erfolgreicher Erkennung
